技術選型
1、產品概述：
LKRD800系列雷達傳感器是26Ghz高頻微波脈沖式雷達物位計。通過雷達天線系統發射約11mm左右的電磁波，通過喇叭口天線的聚焦，在料面上形成反射。再通過天線系統接收到反射回波。因為電磁波的傳輸速度相當于光速，所以發射到接收幾乎是瞬間的。雷達每秒鐘發射接收約80次，通過雷達控制系統的微處理器，以計算平均值的方式，精確的計算出發射波到接收波的時間差，通過內部軟件的計算，換算出雷達零點到料位的空高距離。從而實現料位的連續測量。輸出4-20MA模擬量電流信號，直接接入自動化系統（比如PLC/DCS/數顯表等）實現罐區料位的自動控制。
測量示意圖：
雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。毫米波雷達。它具有天線波束窄、分辯率高、頻帶寬、抗干擾能力強等特點
A 量程設定
B 低位調整
C 高位調整
D 盲區范圍
測量的基準面是：螺紋底面或法蘭的密封面。
注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。
26G雷達物位計特點：
l 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
l 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
l 嚴重粉塵環境對高頻物位計工作影響不大。
l 波長更短，對在傾斜的固體表面有更好的反射。
l 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
l 測量盲區更小，對于小罐測量也會取得良好的效果。
l 高信噪比，即使在波動的情況下也能獲得更優的性能。
l 高頻率，是測量固體和低介電常數介質的最佳選擇。
2、儀表介紹

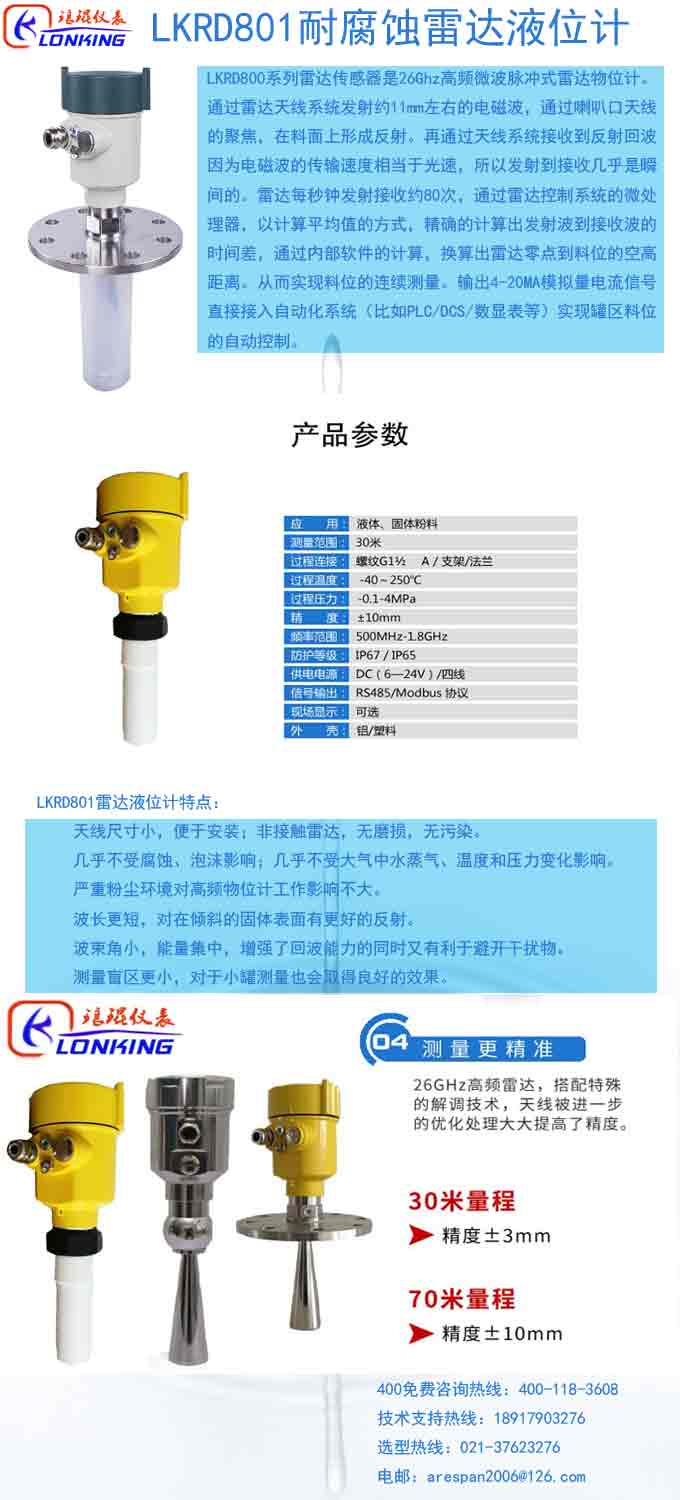

LKRD801
應 用： 各種腐蝕的液體
測量范圍： 20米
過程連接： 螺紋、法蘭
介質溫度： -40～120℃
過程壓力： -0.1～0.3MPa
精 度： ±5mm
防護等級： IP67
頻率范圍： 26GHz
防爆等級： Exib ⅡCT6 Gb
信號輸出：4...20mA/HART(兩線/四線)
RS485/Mod bus
3、安 裝要求
l 安裝指導
安裝在直徑的1/4處或1/6處。
注：距離罐壁最小距離應為罐高的1/10。
注：①基準面 ②容器中央或對稱軸
l 錐形罐頂部平面，可裝在罐頂正中間，
可保證測量到錐形底部。
l 有料堆時天線要垂直對準料面。若料面
不平，堆角大必須使用萬向法蘭來調整喇叭角度
使喇叭盡量對準料面 。
（由于傾斜的固體表面會造成回波衰減，
甚至丟失信號的問題）
l
典型的錯誤安裝：
Ø 錐形罐不能安裝在入料口的上方。
同時注意：室外安裝時應采取遮陽、防雨措施。
①正確 ②錯誤
Ø
儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閥值還大，因為通過頂部可集中多個回波。所以不能安裝在中心位置。
①正確 ②錯誤
Ø 當罐中有障礙物影響測量時，要加裝反射板才能正常測量。
①正確 ②錯誤
l 接管高度要求： 必須保證天線伸入到罐里至少10mm的距離。
4、電氣連接
l 供電電壓
(4～20) mA/HART（兩線制） 供電電源和輸出電流信號共用一根兩芯屏蔽電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。
(4～20) mA/HART（四線制） 供電電源和電流信號分開，各自分別使用一根電纜線。具體供電電壓范圍參見技術數據。
RS485/Modbus 供電電源和Modbus信號線分開各自分別使用一根屏蔽電纜線，具體供電電壓范圍參見技術數據。
l 連接方式
24V 兩線制接線圖如下：
220V 四線制接線如下圖：
24V RS485/Modbus接線圖如下：
l 安全指導
請遵守當地電氣安裝規程的要求！
請遵守當地對人員健康和安全的規程要求。所有對儀表電氣部件的操作必須由經過正規培訓的專業人員完成。
請檢查儀表的銘牌確保產品規格符合您的要求。請確保供電電壓與儀表銘牌上的要求一致。
l 防護等級
本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如下圖：
如何確保安裝滿足IP67的要求：
請確保密封頭未受損。
請確保電纜未受損。
請確保所使用的電纜符合電氣連接規范的要求。
在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①
請擰緊電纜密封頭，見②
請將未使用的電氣接口用盲堵堵緊，見③
5、儀表調試
l 三種調試方法：
① 顯示/按鍵
② 上位機調試
③ HART手持編程器
l 顯示/按鍵
通過顯示屏幕上的4個按鍵對儀表進行調試。調試菜單的語言可選。調試后，一般就只用于顯示，透過玻璃視窗可以非常清楚地讀出測量值。
顯示/按鍵
① 液晶顯示
② 按鍵
上位機調試
通過HART與上位機相連
① RS232接口／或USB接口
② 雷達物位計
③ HART適配器
④ 250Ω電阻
l HART 手持編程器編程
① HART手持編程器
② HBRD90X雷達物位計
③ 250Ω電阻
6、結構尺寸 （單位： mm）
l 表殼
法蘭選型
7、技術參數
外 殼
外殼和外殼蓋之間的密封 硅橡膠
外殼視窗 聚碳酸酯
接地端子 不銹鋼
供電電壓
兩線制 標準型 (16～26) V DC
本安型 (21. 6～26. 4) V DC
功耗 max 22. 5mA / 1W
允許紋波
- <100Hz Uss<lV
- (100～100K) Hz Uss<l0mV
電纜參數
電纜入口／插頭 M20xl.5電纜入口
接線端子 導線橫截面1.0mm²
輸出參數
輸出信號 (4～2 0) mA
通訊協議 HART
分辨率 1. 6u A
故障信號 電流輸出不變；20. 5mA
22mA；3.9mA
積分時間 (0～50)s，可調
盲區 天線末端
最大測量距離 70米
微波頻率 26GHz
通訊接口 HART通訊協議
測量間隔 大約1秒（取決于參數設置）
調整時間 大約1秒（取決于參數設置）
顯示分辨率 1mm
工作存儲及運輸溫度 (-40～100) ℃
過程溫度（天線部分的溫度） (-40～250)℃
壓力 Max. 4MPa
耐震 機械震動l0m/s² , (10～150)Hz
8、儀表線性
LKRD801
發射角 20°
精度 見下圖
9、儀表選型表
l LKRD801
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
天線型式／材料／過程溫度
F 密封喇叭/ PTFE (-40~120℃)
過程連接／材料
G 螺紋 G1½″ A
N 螺紋 1½″ NPT
A 法蘭 DN50/PP
B 法蘭 DN80/PP
C 法蘭 DN100/PP
Y 特殊定制
容器接管長度
A 接管100mm
B 接管200mm
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½ ″NPT
現場顯示/編程
A 帶 X 不帶
l LKRD802
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
過程連接／材料
G 螺紋 G1½″ A/不銹鋼 304
N 螺紋 1½″ NPT/不銹鋼 304
A 法蘭 DN50/不銹鋼 304
B 法蘭 DN80/不銹鋼 304
C 法蘭 DN100/不銹鋼 304
Y 特殊定制
天線型式／材料
A 喇叭天線 Φ46mm/不銹鋼 304
B 喇叭天線 Φ76mm/不銹鋼 304
C 喇叭天線 Φ96mm/不銹鋼 304
Y 特殊定制
密封/ 過程溫度
V Viton/（-40~150） ℃
K Kalrez/（-40~250） ℃
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½ ″NPT
現場顯示/編程
A 帶
X 不帶
l LKRD803
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
過程連接／材料
G 螺紋 G1½″ A/不銹鋼 304
N 螺紋 1½″ NPT/不銹鋼 304
B 法蘭 DN80/不銹鋼 304
C 法蘭 DN100/不銹鋼 304
D 法蘭DN125/不銹鋼 304
E 法蘭DN150/不銹鋼 304
F 法蘭 DN200/不銹鋼 304
H 法蘭 DN250/不銹鋼 304
M 法蘭 DN80/萬向節/碳鋼鍍鎳
K 法蘭 DN100/萬向節/碳鋼鍍鎳
T 法蘭 DN125/萬向節/碳鋼鍍鎳
Z 法蘭 DN150/萬向節/碳鋼鍍鎳
W 法蘭 DN200/萬向節/碳鋼鍍鎳
V 法蘭 DN250/萬向節/碳鋼鍍鎳
Y 特殊定制
天線型式／材料
B 喇叭天線 Φ76mm/不銹鋼 304
C 喇叭天線 Φ96mm/不銹鋼 304
D 喇叭天線 Φ121mm/不銹鋼 304
密封/ 過程溫度
V Viton/（-40~150） ℃
K Kalrez/（-40~250） ℃
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½″ NPT
現場顯示/編程
A 帶 X 不帶
l LKRD804
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
過程連接／材料
G 螺紋 G1½″ A/不銹鋼 304
N 螺紋 1½″ NPT/不銹鋼 304
B 法蘭 DN80/不銹鋼 304
C 法蘭 DN100/不銹鋼 304
D 法蘭DN125/不銹鋼 304
E 法蘭DN150/不銹鋼 304
F 法蘭 DN200/不銹鋼 304
H 法蘭 DN250/不銹鋼 304
M 法蘭 DN80/萬向節/碳鋼鍍鎳
K 法蘭 DN100/萬向節/碳鋼鍍鎳
T 法蘭 DN125/萬向節/碳鋼鍍鎳
Z 法蘭 DN150/萬向節/碳鋼鍍鎳
W 法蘭 DN200/萬向節/碳鋼鍍鎳
V 法蘭 DN250/萬向節/碳鋼鍍鎳
Y 特殊定制
天線型式／材料
B 拋物面天線 Φ196mm/不銹鋼 304
C 拋物面天線 Φ242mm/不銹鋼 304
密封/ 過程溫度
V Viton/（-40~150） ℃
K Kalrez/（-40~250） ℃
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½″ NPT
現場顯示/編程
A 帶 X 不帶
l LKRD805
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
過程連接／材料
G 螺紋 G1½″ A/不銹鋼 304
N 螺紋 1½ ″NPT/不銹鋼 304
B 法蘭 DN80/不銹鋼 304
C 法蘭 DN100/不銹鋼 304
D 法蘭DN125/不銹鋼 304
E 法蘭DN150/不銹鋼 304
F 法蘭 DN200/不銹鋼 304
H 法蘭 DN250/不銹鋼 304
M 法蘭 DN80/萬向節/碳鋼鍍鎳
K 法蘭 DN100/萬向節/碳鋼鍍鎳
T 法蘭 DN125/萬向節/碳鋼鍍鎳
Z 法蘭 DN150/萬向節/碳鋼鍍鎳
W 法蘭 DN200/萬向節/碳鋼鍍鎳
V 法蘭 DN250/萬向節/碳鋼鍍鎳
Y 特殊定制
天線型式／材料
B 喇叭天線 Φ76mm/不銹鋼 304
C 喇叭天線 Φ96mm/不銹鋼 304
D 喇叭天線 Φ121mm/不銹鋼 304
密封/ 過程溫度
V Viton/（-40~150） ℃
K Kalrez/（-40~250） ℃
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½ ″NPT
現場顯示/編程
l LKRD806
許可證
P 標準型（非防爆）
I 本安型(Exib IIC T6 Gb)
D 本安型+隔爆型(Exd [ib] ib IIC T6 Gb)
過程連接／材料
B 法蘭 DN80/不銹鋼 304
C 法蘭 DN100/不銹鋼 304
D 法蘭DN125/不銹鋼 304
E 法蘭DN150/不銹鋼 304
F 法蘭 DN200/不銹鋼 304
Y 特殊定制
天線型式／材料
B 喇叭天線 Φ46mm/不銹鋼 304
C 喇叭天線 Φ76mm/不銹鋼 304
D 喇叭天線 Φ96mm/不銹鋼 304
密封/ 過程溫度
V Viton/（-40~150） ℃
電子單元
2 （4~20）mA/24V DC兩線制
3 （4~20）mA/24V DC/HART兩線制
4 （4~20）mA/220V AC/四線制
5 RS485/Modbus
外殼/防護等級
L 鋁/IP67
G 不銹鋼304/IP67
電纜進線
M M20 x l. 5
N ½″ NPT
現場顯示/編程
A 帶 X 不帶
10、物位計選型參數表
客戶信息
單 位： 聯系人：
地 址： 郵 編：
電 話： 傳 真： 手 機：
郵 箱： 日 期: 年 月 日
許可證
□ 本安型（Exib IIB T5） □ 本安型（Exib IIC T6 Gb）
□ 標準型（非防爆） □ 本安型+船用許可證（Exib IIC T6 Gb）
□ 本安型+隔爆型（Exd [ ib ] IIC T6 Gb）
罐/容器信息
儲罐類型：
□ 儲罐 □ 反應罐 □ 分離罐 □ 船用儲罐
儲罐結構：
罐尺寸： 罐體材質： 壓 力：
罐高度： m 直徑： m
罐頂： □ 拱頂式 □ 平頂式 □ 敞口式 □ 錐頂式
罐底： □ 錐底 □ 平底 □ 斜坡底 □ 弧形底
安裝： □ 頂部安裝 □ 側面安裝
□ 旁通管安裝 □ 導波管安裝
罐頂安裝接管（重要信息）： 接管高度 mm ；接管直徑 mm
測量介質
介質名稱： □ 液體 □ 固體 □ 混合介質
介質溫度： ℃ 介電常數：
掛 料： □ 是 □ 否
攪 拌： □ 是 □ 否
過程連接
螺紋：（□ G1½A □ 1½NPT ） 法蘭（DN= ） 法蘭（ANSI= ）
電源：
□ 24V DC 兩線制 □ 24V DC 四線制 □ 220V AC四線制
輸出： □ 4-20mA □ HART
顯示： □ 帶表頭顯示編程 □ 不帶表頭顯示編程
高頻雷達主要參數設定：
