產品詳情


擴散硅差壓變送器由雙隔離差壓傳感器、集成放大電路組成，具有穩定性高、動態測量性能好等優點；配置高性能微處理器對傳感器非線性和溫度漂移進行修正補償，實現精確的數字數據傳送、現場設備診斷，遠程雙向通信等功能，適合使用在對液體、氣體的測量控制中。此變送器有多種量程范圍，可以滿足各類用戶的需求。其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。

二、工作原理

擴散硅差壓變送器工作原理為:過程壓力作用在傳感器上，傳感器即輸出與壓力成正比的電壓信號，電壓信號通過放大電路轉化為4—20mA標準信號。其供電保護電路為傳感器提供激勵，此傳感器采用了精密溫度補償電路。其工作原理框圖如下：

差壓傳感器

信號變換器

前置放大電路

供電保護電路

調整電路

三、性能參數

量程范圍	0-6MPa
精確度	±0.5%、±0.25%
供電	24VDC(12-32)VDC
信號輸出	4-20mA DC/RS485
長期穩定性	≤±0.2%F.S/年
過靜壓兩端同時加壓≤2.8MPa
過載壓力≤額定壓力的3倍
工作溫度范圍		（-20～80）℃

四、壓力連接

差壓變送器有兩個進氣口，一個高壓進氣口，標志為“H”;一個低壓進氣口，標志為“L”。

在安裝過程中，不允許有漏氣現象，漏氣存在會使測量精度降低。壓力接口一般使用G1/4內螺紋，1/4NPT外螺紋。過靜壓兩端同時加壓≤2.8MPa，過載時高壓端的壓力≤3×F.S。

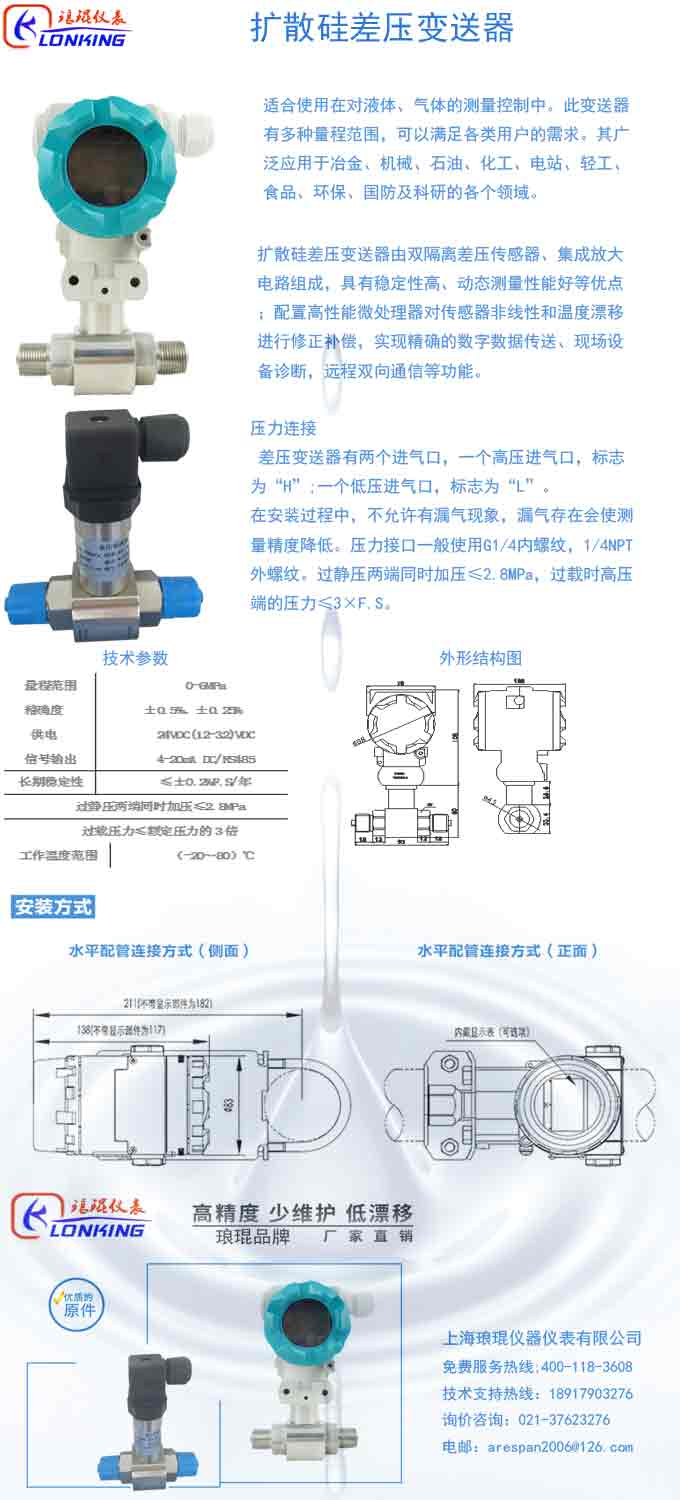

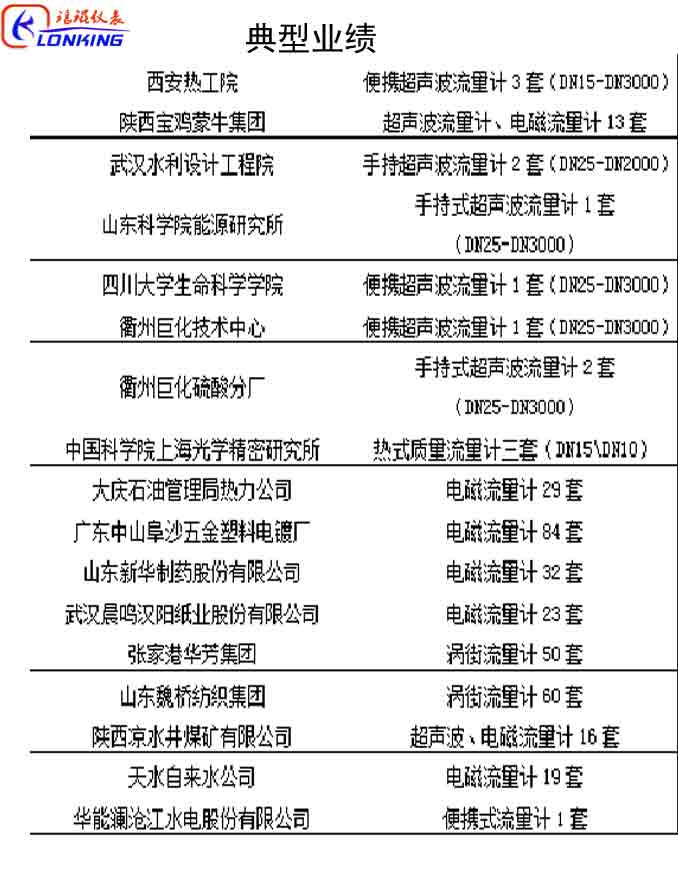

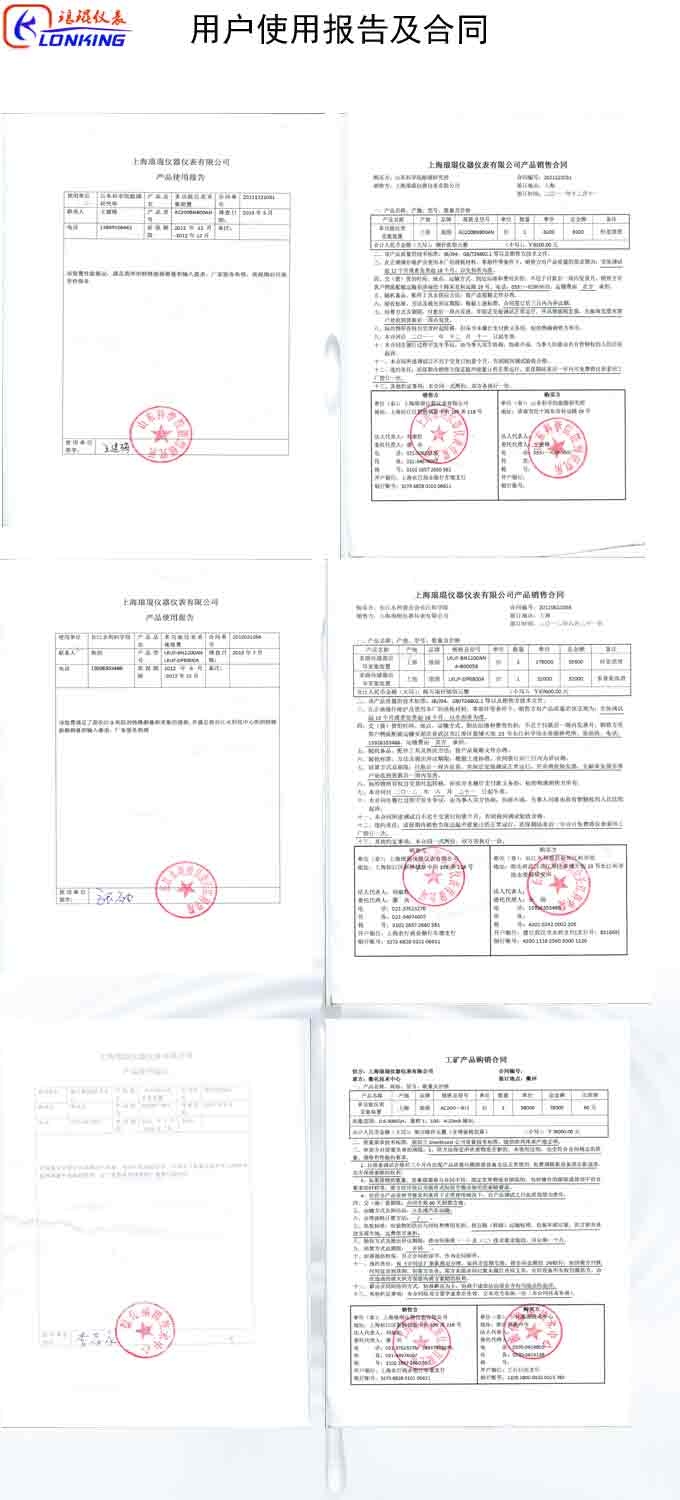

差壓變送器技術參數.jpg 差壓變送器綜合說明.jpg 差壓變送器廠家直銷.jpg 企業榮譽.jpg 團隊介紹.jpg 用戶使用報告及合同.jpg 業績表.jpg 服務聯系方式.jpg

技術選型

一、概述

二、工作原理

差壓傳感器

信號變換器

前置放大電路

供電保護電路

調整電路

三、性能參數

量程范圍 0-6MPa

精確度 ±0.5%、±0.25%

供電 24VDC(12-32)VDC

信號輸出 4-20mA DC/RS485

長期穩定性 ≤±0.2%F.S/年

過靜壓兩端同時加壓≤2.8MPa

過載壓力≤額定壓力的3倍

工作溫度范圍（-20～80）℃

四、壓力連接

差壓變送器有兩個進氣口，一個高壓進氣口，標志為“H”;一個低壓進氣口，標志為“L”。

五、電氣連接

信號端子設置在電氣盒的獨立艙內。在接線時，可擰下接線側的表蓋。電源是通過信號線接到變送器的，不需要另外的接線。

24VDC-

RS485A

24VDC+

RS485B

信號線可采用雙絞線。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要在強電設備附近通過。

變送器電氣殼體上的穿線孔，應當密封或者塞住（用密封膠）以避免電氣殼內潮氣積聚。如果穿線孔不密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。

信號線也可以浮空或在信號回路中任何一點接地，變送器外殼也可以接地或不接地。

因為變送器通過電容耦合接地，所以檢查絕緣電阻時，不能用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。

六、使用維護

使用：a ：差壓變送器體積小，重量輕，在安裝時可以直接安裝在測量點上,注意檢查壓力接口的密封性，防止因漏氣而影響測量精度。

b：按規定連接好導線，變送器即可進入工作狀態。對于測量精度要求較高時，儀表應先通電半小時之后再進入工作狀態。

維護：a ：正常使用的變送器無需維護。

b：變送器校驗方法：在壓力為零時，先調整零點，再加壓至滿程后，對滿量程進行校驗，如此反復直至達到標準要求。

c：儀表的定期校驗，應由專業人員操作，以免造成人為損壞。

d：儀表不用時應置于10—30℃，濕度為30%---80%的清潔環境中保存。

七、注意事項

a 差壓變送器在安裝時建議加兩通閥，以防止變送器兩端加過大的靜壓力，連接方式如下圖所示：

b.差壓變送器應使用在對316L不銹鋼膜片無腐蝕的氣體和液體中。

c 接線時應嚴格按照說明書的接線方式，確保變送器的正常工作。

d現場干擾較大或要求較高的場合，可選用屏蔽電纜。九、質保范圍

變送器自出廠之日起，三包期為一年，終身維修

典型應用

差壓變送器有多種量程范圍，可以滿足各類用戶的需求。其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。
